该软件为西部数据硬盘专用维修工具

超级版自动TREX软件下载

超级版自动TREX安装和使用

TREX GHOST安装方法

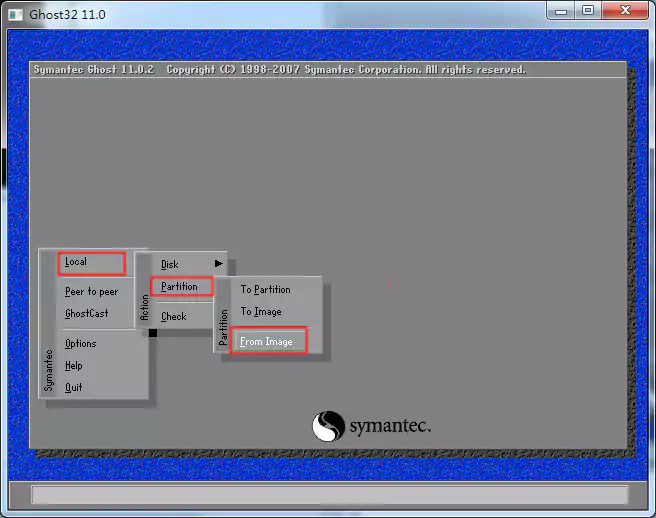

跟装系统一样进PE把镜像包还原到硬盘或者U盘上，建议用稳定的硬盘，不要用西数硬盘。记住是还原到整个硬盘不是分区。用GHOST32还原

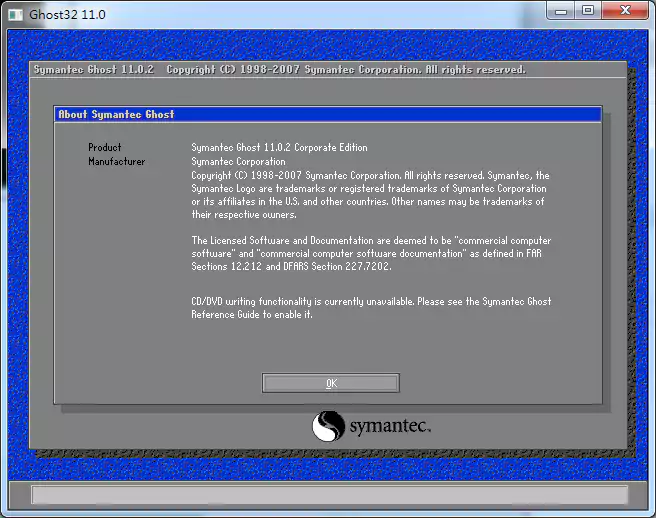

点击OK

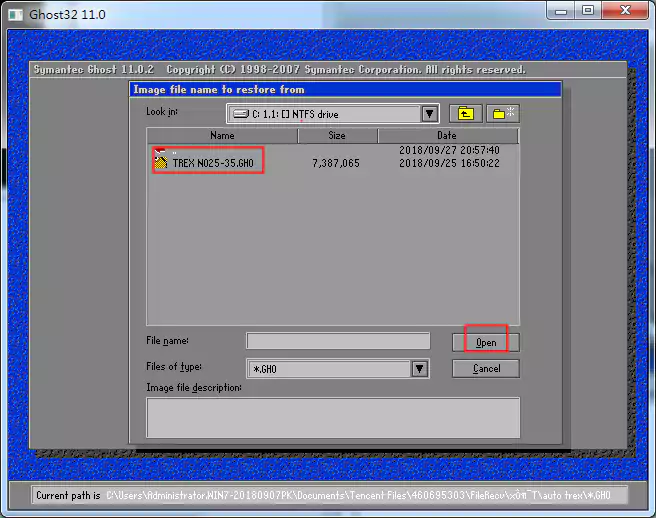

这里的文件名字有所不同，默认自动就会选择解压好的GHO镜像文件。

直接点OPEN即可

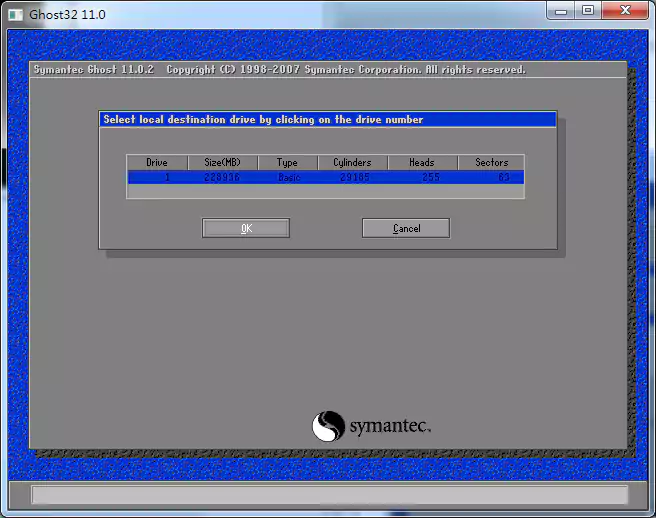

到这一步就要看清楚选择你要解压到的磁盘是哪个，一般看容量来判定选择你要GHOST的磁盘

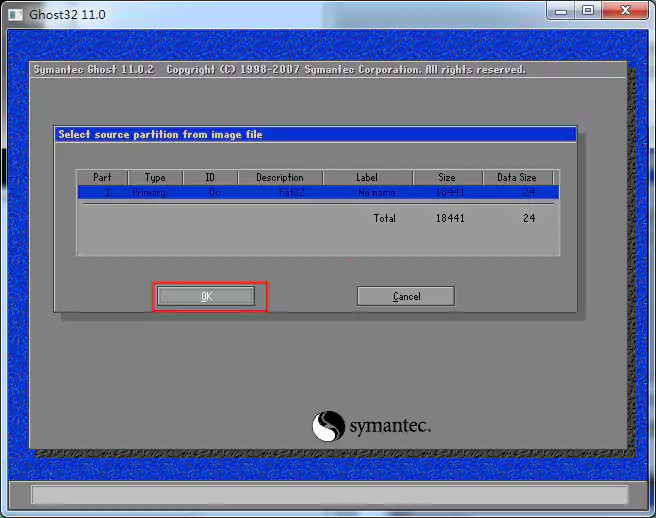

点OK即可。

GHOST完成后重启输入T即可进去自动T维修界面

TREX 自动T使用说明

自动T条件：

主板建议用intel主板，要设置ide模式。

320G以内的硬盘或者固态硬盘，不要用西数硬盘做。

硬盘不能有分区，直接做到整个硬盘。

做好重启进去设置这个为第一启动硬盘，然后就可以自动进去自动T。

切记：要维修的硬盘接在主板的SATA0或者1端口上。这样软件才会自动选择这个维修盘。启动盘接在主板的最后一个端口或者随便接。

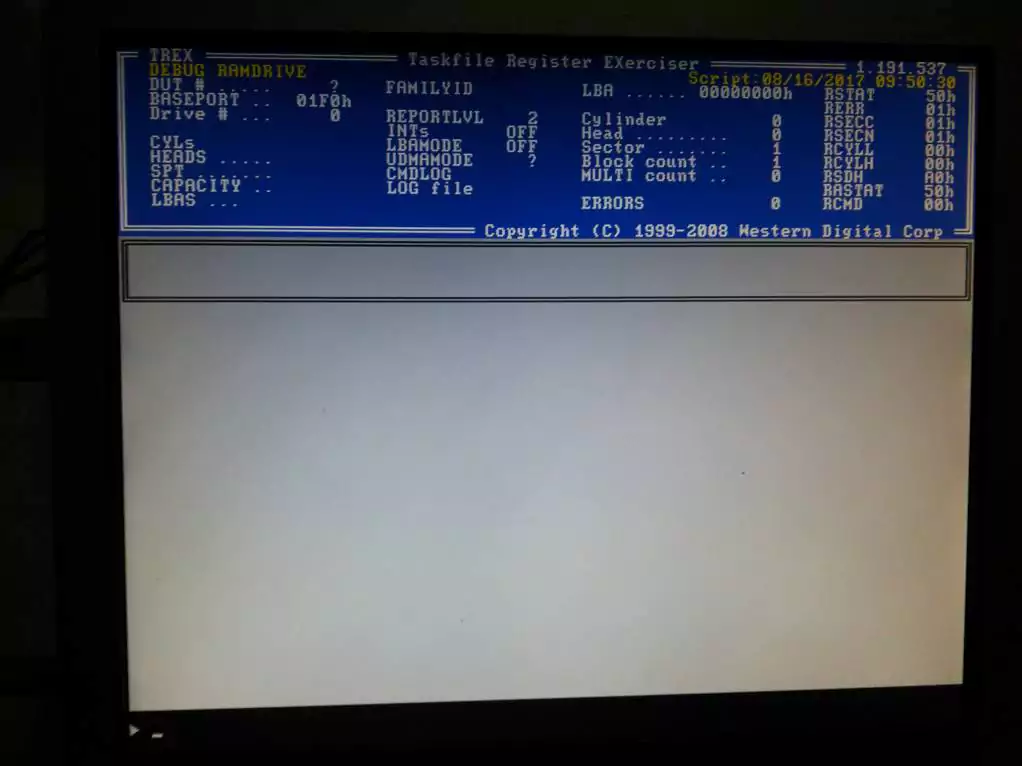

设置自动T的硬盘为第一启动项启动，然后提示按任意键继续，按回车键就可以进去下面这个界面

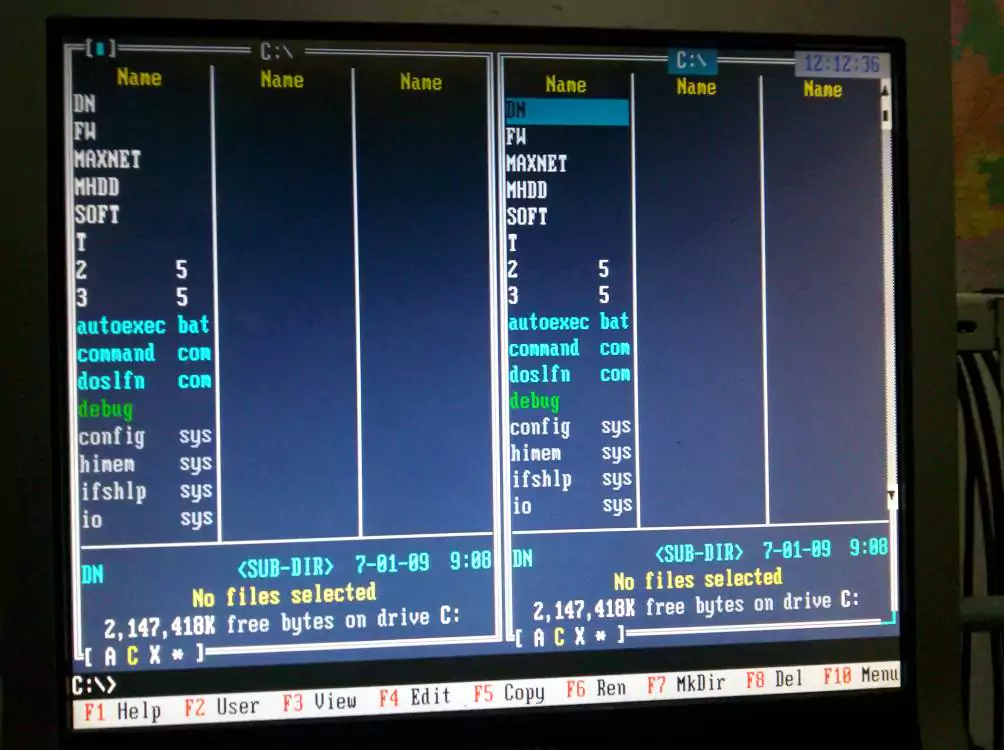

DOS Navigator(简称DN)界面

直接输入T并按回车即可进入TREX界面，不分大小写。

然后就可以开始维修：

通刷操作

进去后输入aaa回车，会出来硬盘信息，查看硬盘信息是否你要维修的硬盘，如果是就直接按键盘F3键回车开始维修

然后按6次回车。就等待维修完成即可。

(如果硬盘版号是1640的需要特别注意，按完f3键再按一次回车，然后要手动选择版号001.002还是003，选择完后直接再按4次回车即可自动开始做B1 B2 44 30 ARCO PST流程，只需要等待完成即可)。

500g大概用时8到18小时。以此类推。维修期间不能中途中断。

最后记住修复完成后如果扫描全盘感叹号需要重新格式化一遍硬盘才可以正常使用，或者清一下SMART表即可。

详细操作

启动进入列表模式DOS时.输入"T"并回车启动新版本TREX.

-键盘上下键选择T1文件夹回车进入后,再上下键选择T1.bat回车启动老版本TREX.

-输入"m"回车启动MHDD软件用于扫描硬盘.

-按上下键进入T文件夹后可以手动操作Trex.

挂好维修盘(接SATA0)后 输入 aaa 回车自动找盘.

-DID可查看找到盘的信息

-按 F3 为全部在线做SF

-按 F4 为在线做ARCO 等提示离线后即可离线做PST了.

F3或F4后 会出现家族选择 按要求输入即可.如果不会或不知道家族,可以直接回车自动识别家族无需选择,但偶而可能出现误识别!

其它可能需要选择下电路板号之类的(如1640LT可能选择002或003),这样的需要自己输入.

其它选择是否降容,设置磁头数,设置砍头之类的,全都可以直接回车让软件自行选择判断.

关于是否接受降容的选择: 选择提示如下

1=reduction 2=reduction and dan

选1为写外部容量模块 ; 选2为使用固件内置容量模块.

容量模块为C.rpm(或叫0C 000C ~ID000C等,不同的软件文件名不同),容量模块又叫F表(Flist)

在跑ARCO时,会跟据硬盘坏道情况自动选择F表内置的容量等级,利用这个原理,我们对F表进行设定,可以达到固定不降容,或固定降容,或让固件自动选择三种.

本TREX使用的是工厂打包固件格式,F表已经打包到固件中.另在固件文件夹内,内置了F表模块.

其中C.rpm为固定不降容F表模块,选择1=reduction 时,即会写这个模块.此时跑SF时不会降容.

选择2=reduction and dan 时,即会写内部模块.此时跑SF时自动判断是否降容.

注意:如果使用了固定不降容的模块,跑SF过程中,当硬盘盘体不好时,会大大增加自动砍头的机率,同时也可能出现爆头跑不出来.例如双头500G盘,有一个头坏道稍多,不降容会自动砍头做250G,降容的话会出双头320G.如果两个头都不是很好,降容出320,固定不降容就跑不出来.
具体怎么选择根据需要进行.

选2时自动判断是否降容,如果电源不好会大大增加降容机率,一般12V要求12.3-12.5V之间,5V要求5.1-5.3之间.

选择好后,软件会自动开始做B1 B2 44 30 ARCO PST流程.

如出现" ! BAD ! ! BAD ! ! All head is bad ! Test of end !" 说明所有磁头均损坏,不可修复.

如提示"! S F --- OK ! PST Test completion ! ! To MHDD Test ! !" 说明正常完成修复

常用快捷指令:

• aaa 扫描端口0 找盘
• F3 在线做SF
• F4 跑过C3之后离线挂电
• ir 硬盘电源复位
• vg 查看G表
• vp 查看P表
• vs 查看SMART
• cs 清SMART
• rp 重建译码表
• vlog 查看校准日志
• fmt 直接格式化
• gp 合并G到P表
• cg 清除G表
• edid 编辑硬盘ID和容量

自动T跑离线：

提示Rrco test is completion,please hang to the power supply! 就可以拔掉电源和数据线，另外单独接上电源即可，只能拔插一次，而且拔插要利落些，建议用好一些的电源跑。

判断是否跑完的唯一标准就是触摸盘体是否有温度，没有温度证明就跑完了。

自动T清零方法：

输入aaa回车确认是否显示需要清零的硬盘信息，确认后输入clrsmart 回车即可清除smart 。

如改型号和SN号输入：edsn 改硬盘系列号 edid 改硬盘型号

TREX 砍头和降容方法

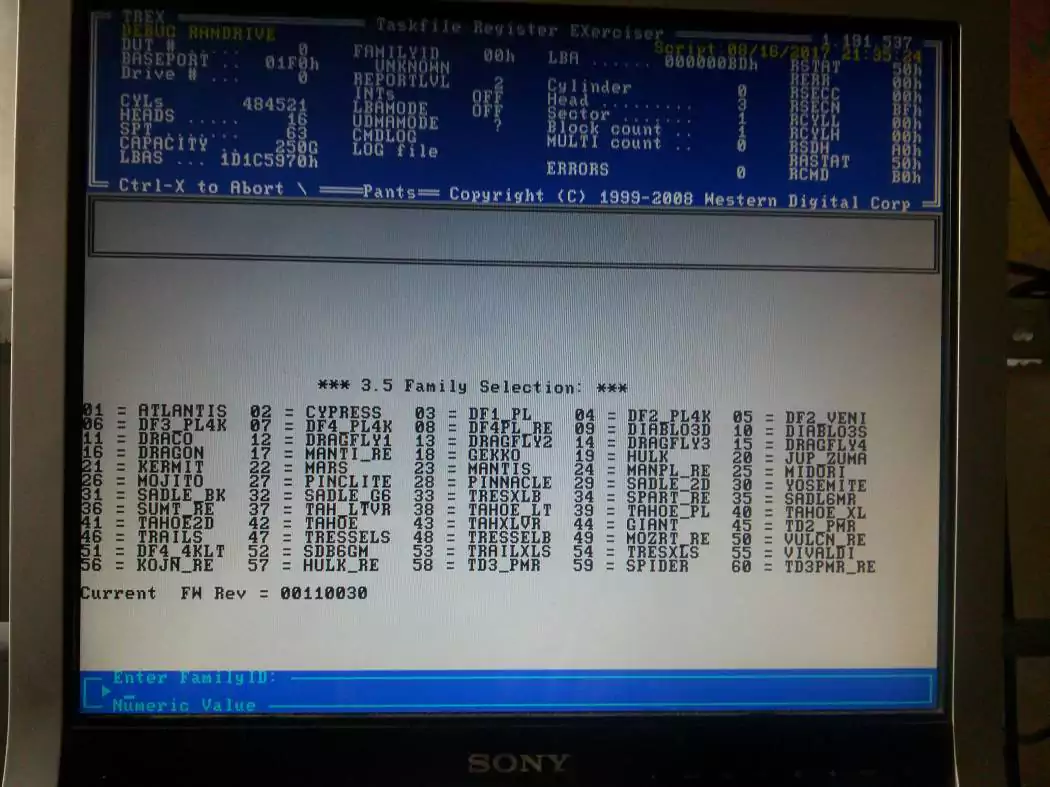

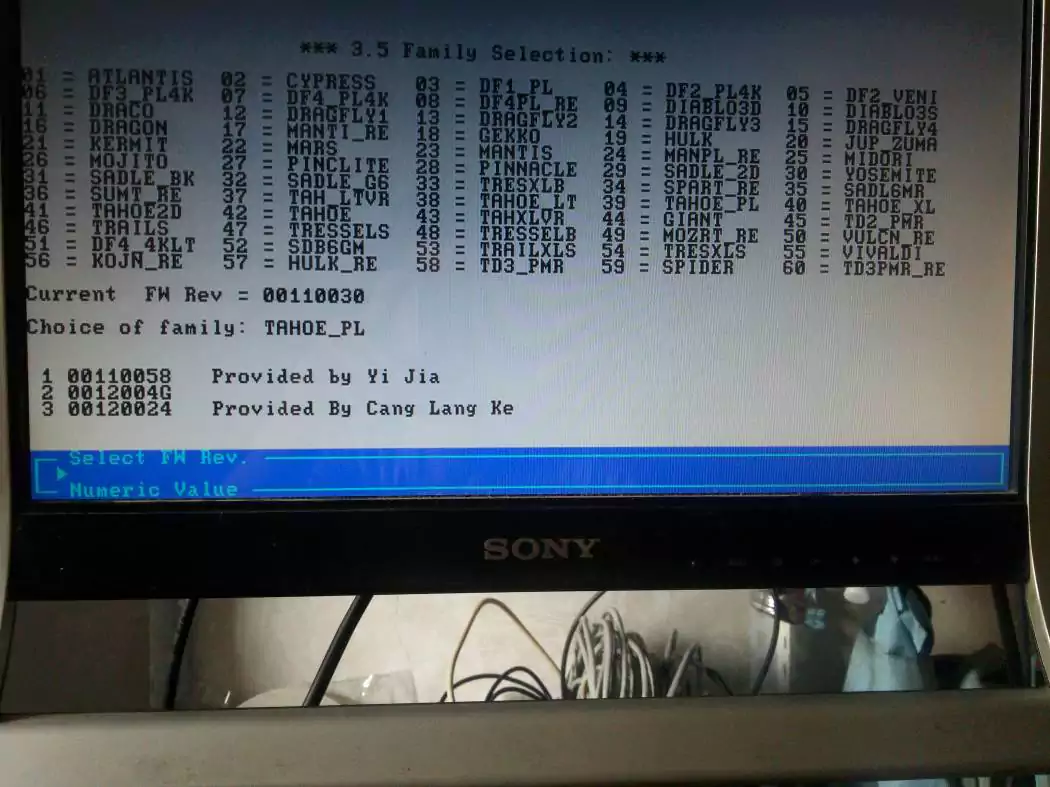

软件会提示你选择硬盘家族。此时一般按回车自动识别，如果你需要刷其他家族的固件，可以输入家族前面的编号。

:!:注意：如果你不清楚是什么家族，请不要随便刷，不同板号的家族刷入以后死板几率很大，需要用编程器才能救活。

家族选择完毕之后，会出现微码（固件版本）选择界面。这里会出现一个列表，列表分为三部分，序号，固件版本和一些说明。

这里会出现几种情况

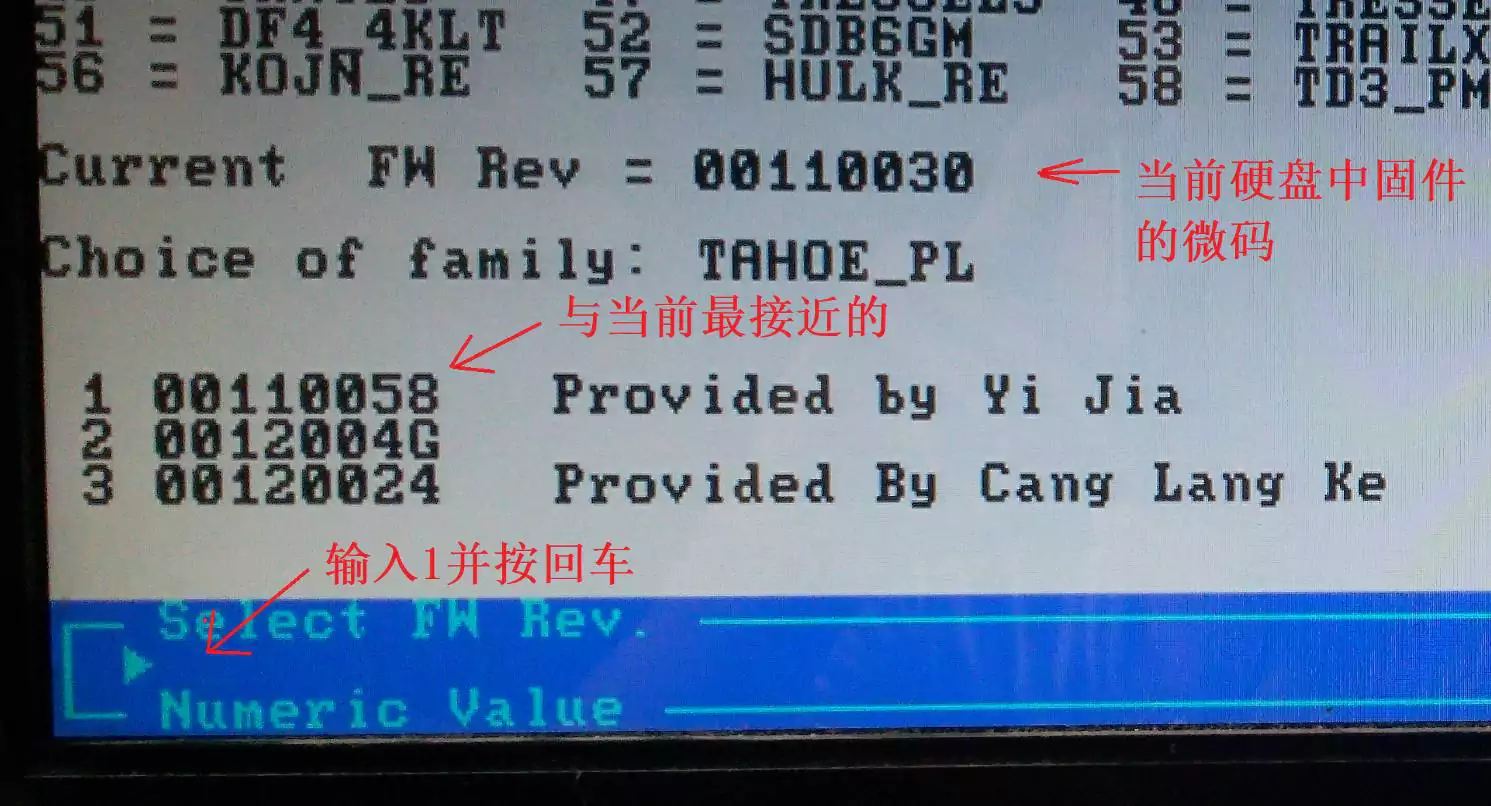

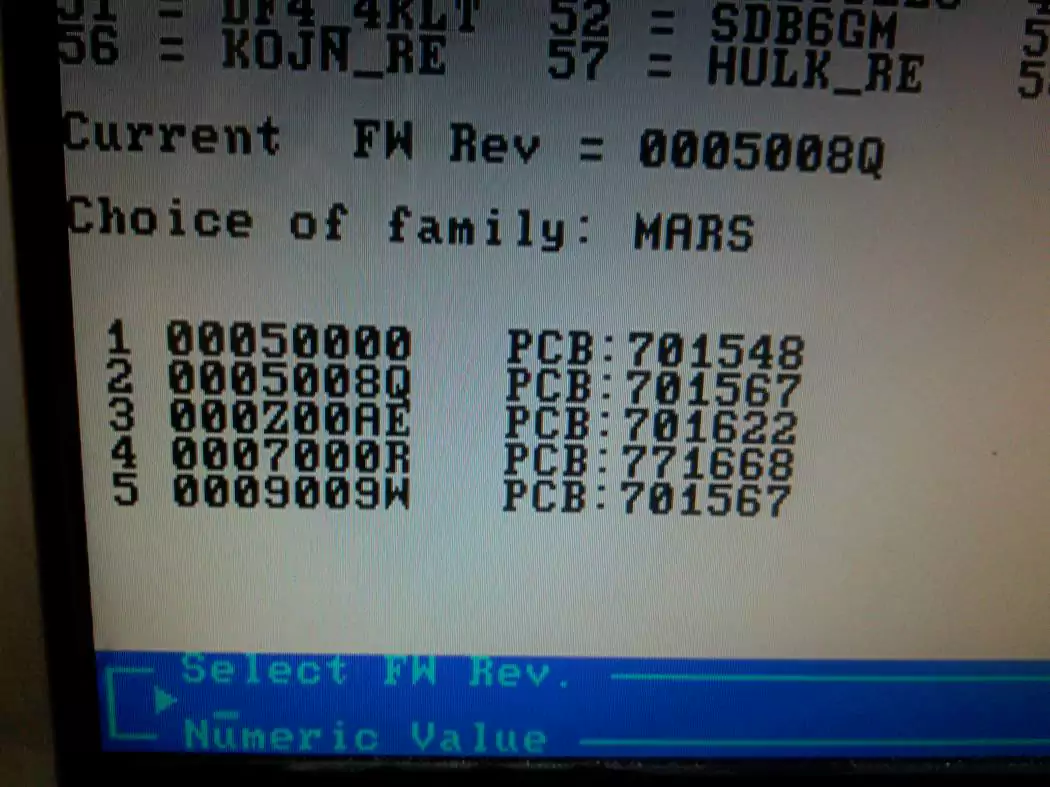

A，如图所示，需要根据当前微码选择，选择最接近的（下图）

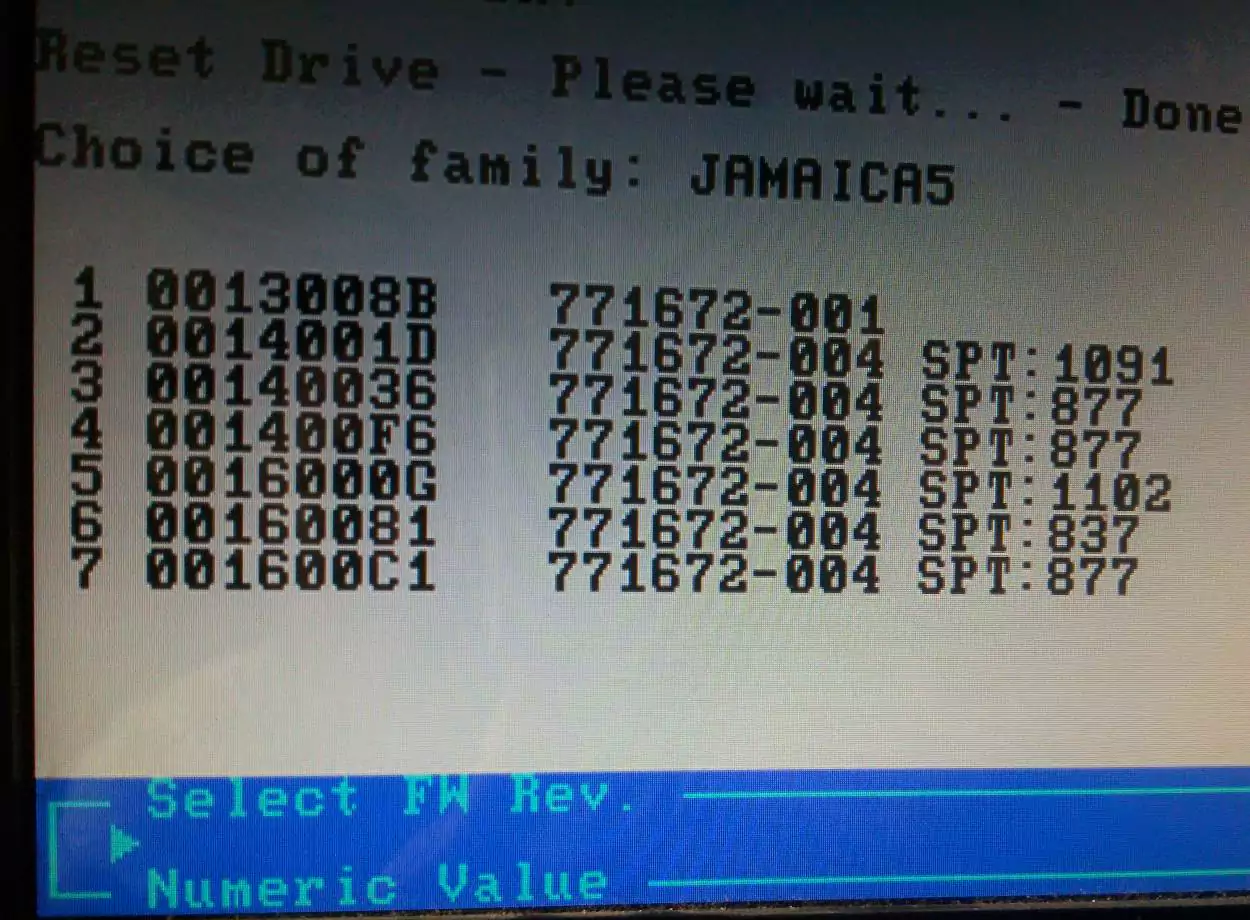

B，需要根据硬盘电路板号码选择，如下图

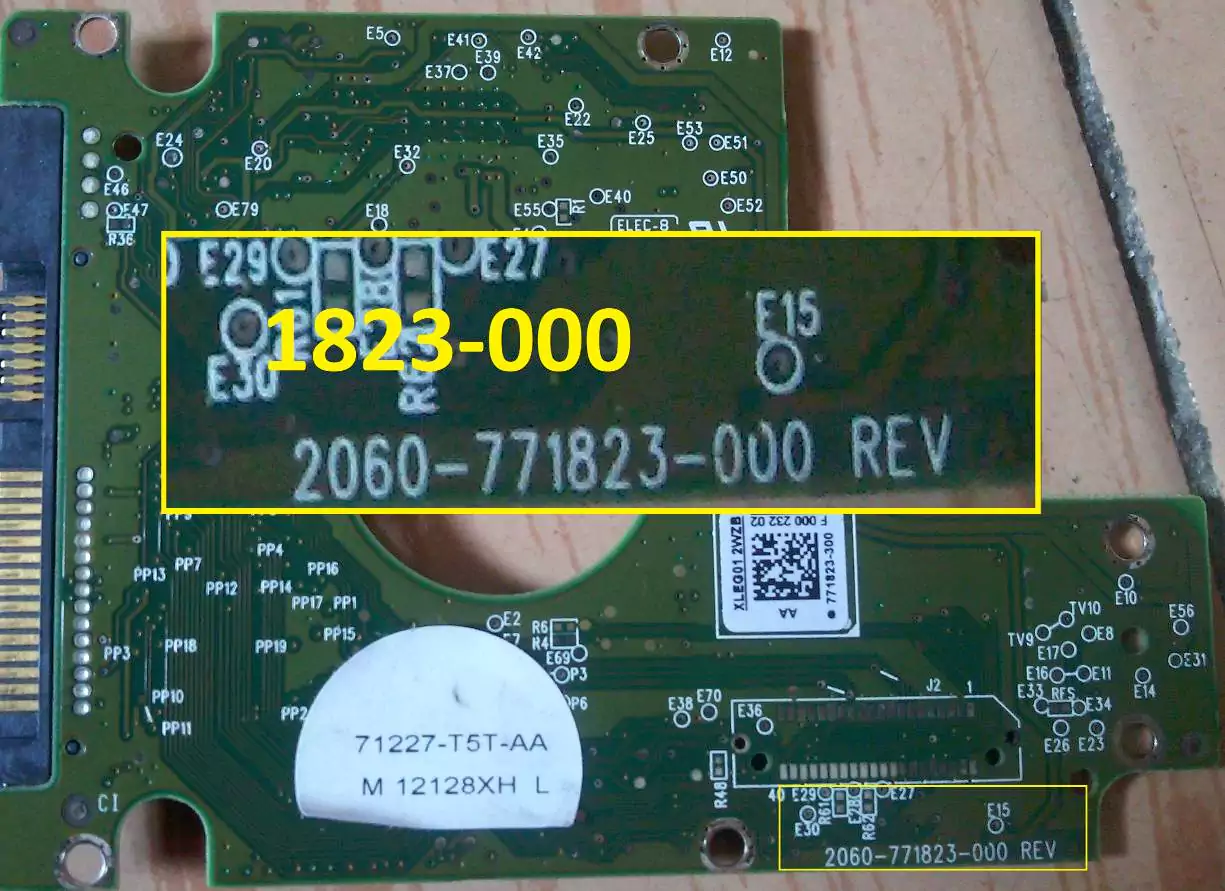

这时候你可以把硬盘翻过来查看电路板号

C，这种情况最复杂，要根据硬盘的SPT来选择

SPT(Sectors Per Track，每磁道扇区数)是硬盘固件区的一个参数。不同SPT的固件不能混用。

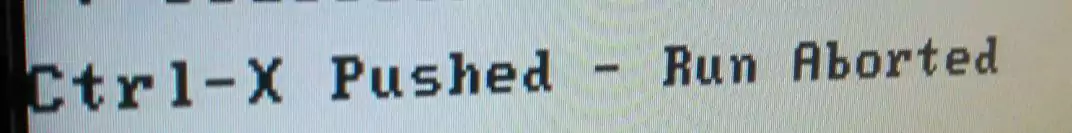

遇到需要选择SPT的硬盘，又不知道SPT是多少，如果你这个硬盘还在认盘状态，可以按一下键盘上的Ctrl+X，终止当前操作

然后输入wrtest运行磁头写测试，即可看到SPT参数。

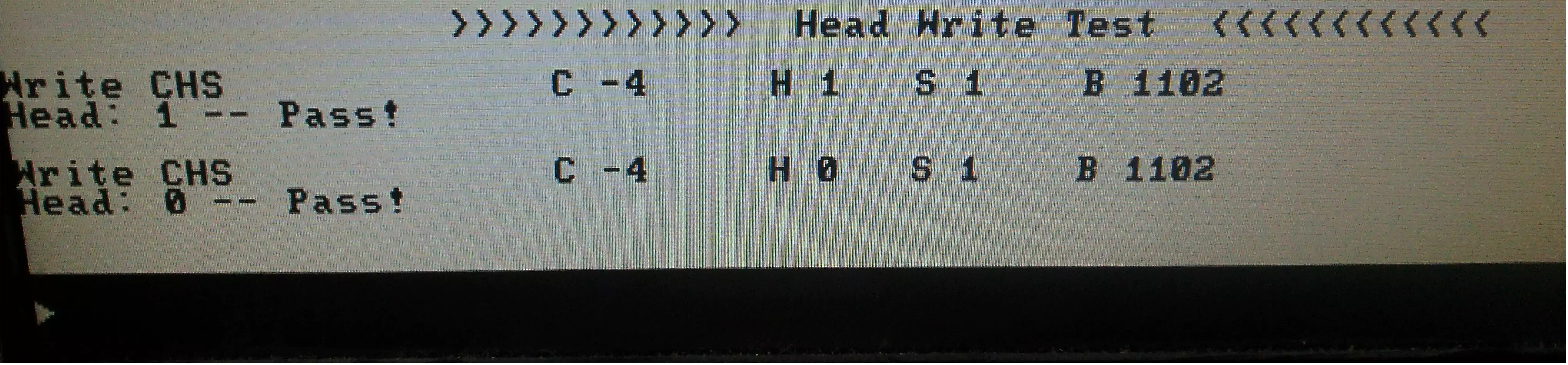

如图，B 1102，这个1102就是SPT参数。如果硬盘已经不认盘了，那就只能挨个固件尝试了。

以上就是所有微码选择的情况。

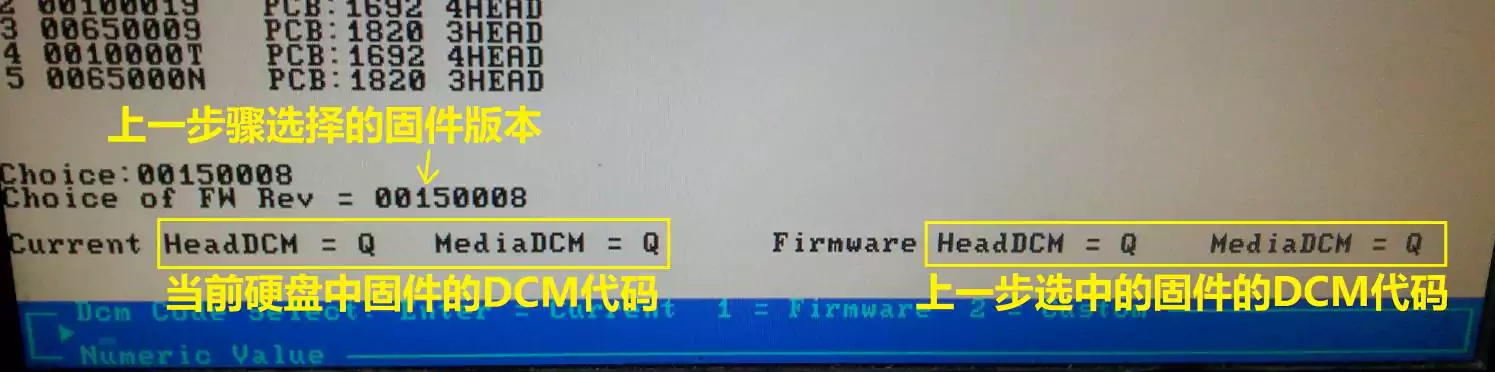

选择完微码之后，出现DCM代码选择

DCM(Drive Configuration Matrix)，是代表硬盘中组件（如盘体，电路板，磁头，盘片介质，电机等）特性的一些字符。使用原盘的DCM代码来跑自校准，效果会更好。

这一步有三个选择

直接按回车是使用当前的DCM代码

输入1回车是使用选择的固件的DCM代码

输入2回车是手动输入DCM代码。

一般我们直接回车，或者输入1回车使用选中固件的DCM

DCM选择完毕后，会出现砍头选择界面

在这个界面你可以选择砍掉磁头。

每次输入1个头，然后按回车，再输入下一个头，按回车，如果不需要再砍，直接按回车

（例如，要砍0 1两个头，先输入0回车，在输入1回车，然后再按一下回车）。

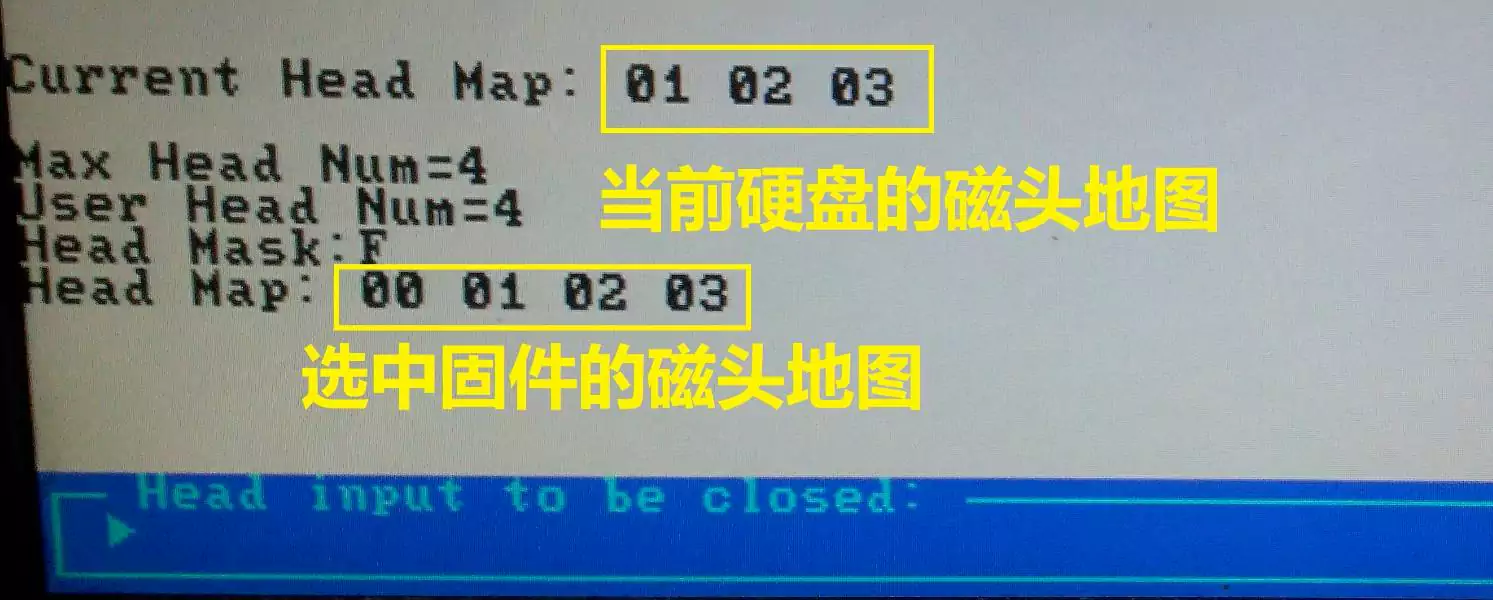

解释一下为什么有些硬盘的当前磁头地图会与选中固件的磁头地图不一样。

如果你的硬盘是没有修过的盘，那么出厂状态下硬盘就关闭了一些磁头。

应该注意的是，每个家族硬盘的容量是固定的。

这种情况一是厂家为了迎合市场对小容量硬盘的需求，会在硬盘中少设置一个磁头或者一张盘片，以达到生产不同容量硬盘的目的；

二是一部分硬盘在工厂出厂前的自检中发现某个磁头对应盘片的缺陷数目太多，会影响硬盘的稳定性，因此将其屏蔽，并减少硬盘的容量。

如果硬盘是被人修过的硬盘，也有可能是前人维修时因为缺陷太多或者磁头有问题将磁头关闭。

如果这里直接回车过去，那么之后硬盘写入的磁头地图将会是这个硬盘盘体允许安装的最大磁头地图。

这时候，如果是盘体内本事就没有磁头或者盘片的硬盘，或者磁头直接是坏的，硬盘就会开始敲盘。

但是不用担心，稍后的磁头测试会把这些磁头关掉。

但是如果你的硬盘是因为缺陷太多而砍头的，后期流程可能会出现爆头(单个磁头缺陷数目达到上限)，浪费时间。

至于被人维修过的盘，有可能前人的维修技术或者固件并不好，所以错误砍掉了一些本来可以用的磁头，打开他们可以获得更多的容量。

所以，请自行斟酌是否砍头。

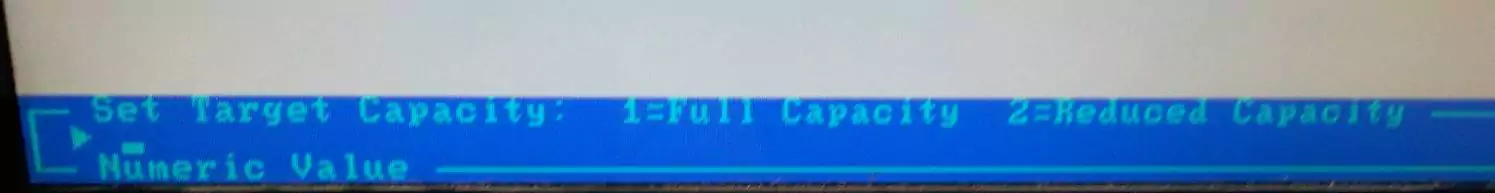

砍头界面之后会出现目标容量选择界面

输入1回车，或者直接按回车，硬盘将会以当前选择家族的满容量去跑

（后期也可能会因为磁头品质差或缺陷过多而自动降容）；

输入2回车，会以降低一档容量去跑（如1T→750G，500G→320G），以此类推

之后硬盘就开始刷ROM，跑固件区流程，写固件，跑用户区流程。

提醒，修硬盘砍头和降容是家常便饭，尤其是修笔记本硬盘，降容概率很高。如果不能接受这个问题，干脆什么硬盘都不要修。盘体状况差的情况下只有两种选择，要么报废处理要么降容还有可能出盘，自行斟酌！

语心3000元固件介绍

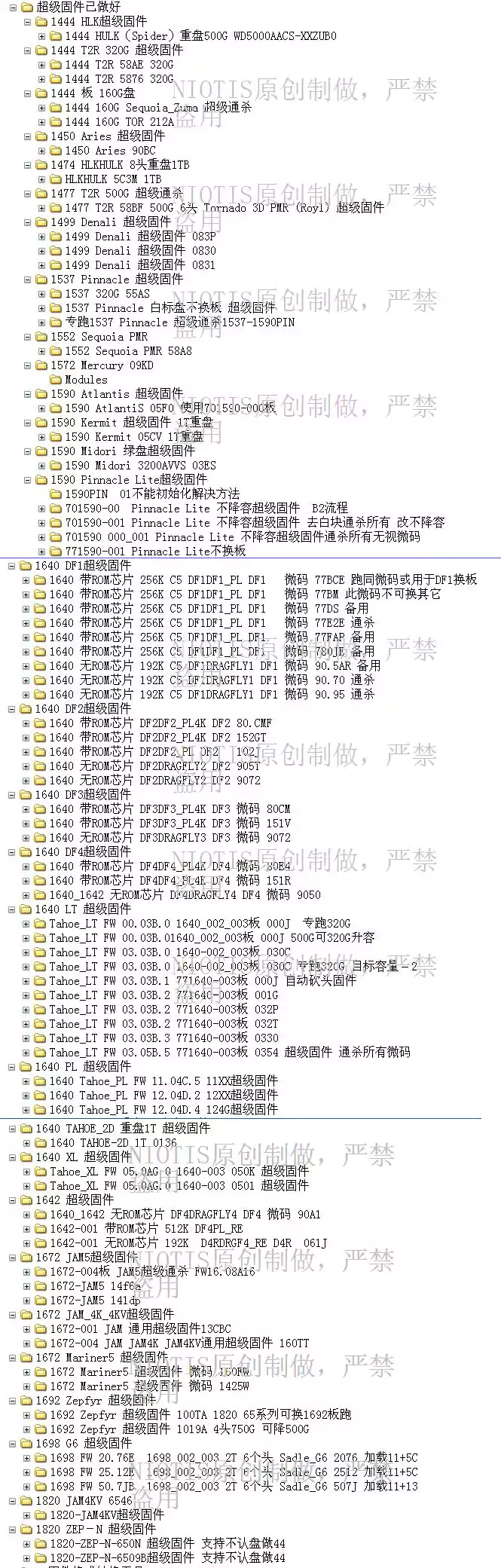

固件目录

固件介绍：

1444 HLK超级固件 价格：300

固件(1份)：1444 HULK（Spider）重盘500G WD5000AACS-XXZUB0

此固件适用说明：

电路板为1444 C5里的家族是 HLKHULK HLK

软件认出来的家族是Spider (Royl)

重盘 4个头500G 单头125G

白标盘，型号一般为WDXX00AACS-XXZUB0

此家族超级固件无视微码，全码通用!

1444 T2R 320G 超级固件 价格：300

固件（2份）：

1444 T2R 58AE 320G

1444 T2R 5876 320G

此固件适用说明：电路板为1444 C5里的家族为T2RTORNAD02_PMR T2R

软件认出来的家族是Tornado 2D PMR (Royl)

重盘4个头320G 单头80G

白标盘，型号一般为WDXX00AAJS-XXVWA0

此家族超级固件无视微码，全码通用！

1444 板 160G盘 超级固件 价格：200

固件（2份）：

1444 160G Sequoia_Zuma 超级通杀

1444 160G TOR 212A

此固件适用说明：

电路板为1444 C5 里的家族为SEZSEQ_ZUMA SEZ和TORTORNADO TOR

软件认出来的家族是Sequoia_Zuma (Royl) C5里两种家族在软件里都会认成SEQ的盘

轻盘2个头160G 单头80G

白标盘，型号一般为 WDXX00AAJS-XXPSA0

此家族超级固件无视微码，全码通用，而且两个家族也可通用！

1450 Aries 超级固件 价格：200

固件（1份）：1450 Aries 90BC

此固件适用说明：

电路板为1450 C5里的家族为ARSAries ARS

软件认出来的家族是：Aries (Royl)

笔记本盘，4个头160G 单头40G

白标盘，型号一般为：WDXX00BEVS-XXRST0

此家族超级固件无视微码，全码通用！

1477 T2R 500G 超级通杀 价格：300

固件（1份）：1477 家族T2R 58BF 500G 6头Tornado 3D PMR (Royl) 超级固件

此固件适用说明：

电路板为：1477（可用1444板） C5里的家族为：T2RTORNAD02_PMR T2R

软件认出来的家族是Tornado 3D PMR (Royl)

重盘6个头，500G，单头82G

白标盘，型号一般为：WDXX00AAKS-XXYGA0

此家族超级固件无视微码，全码通用！

1499 Denali 超级固件 价格:300

固件（3份）：

1499 Denali 超级固件 083P

1499 Denali 超级固件 0830

1499 Denali 超级固件 0831

此固件适用说明：

电路板为1499 C5里的家族为：DENDENALI DEN

软件认出来的家族是：Denali (Royl)

笔记本盘，4头320G 单头80G

大多为蓝盘标，型号一般为： WDXX00BEVT-XXZCT0

此家族超级固件无视微码，全码通用！

1537 Pinnacle 超级固件 价格：200

固件（1份）：1537 Pinnacle 白标盘不换板 超级固件

此固件适用说明：

电路板为1537板，C5里的家族：PINPINNACLE PIN

软件认出来的家族是Pinnacle (Royl)

轻盘两个头，320G 单头160G

白标盘，型号一般为WDXX00AAJS-XXB4A0

此家族超级固件无视微码，全码通用！

1552 Sequoia PMR 价格：200

固件（1份）：1552 Sequoia PMR 58A8

此固件适用说明：

电路板为1552 C5里的家族是：T2RTORNAD02_PMR T2R

软件认出来的家族是Sequoia PMR (Royl)

轻盘两个头，160G 单头80G

白标盘，型号一盘为：WD1600AAJB-XXWRA0

此家族超级固件无视微码，全码通用！

1572 Mercury 09KD 价格：300

固件（1份）：1572 Mercury 09KD

此固件适用说明：

电路板为1572 C5里的家族为：MRCMERCURY MRC

软件认出来的家族是Mercury

笔记本盘，4个头500G 单头125G

有白标有黑盘，型号一般为WD5000BEVT-XXZATX

此家族超级固件无视微码，全码通用！

1590 Atlantis 超级固件 价格300

固件（1份）：1590 AtlantiS 05F0 使用701590-000板

此固件适用说明：

电路板为701590-000 C5里认的家族为：ATLATLANTIS ATL

软件认出来的家族是Atlantis (Royl)

重盘4个头，640G/500G 单头160G

绿标盘，一般型号为WD6400AAKS-65A7B0或WD5000AAKS-00A7B2

此家族超级固件无视微码，全码通用！

1590 Kermit 超级固件 1T重盘 价格300

固件（1份）：1590 Kermit 05CV 1T重盘

此固件适用说明：

电路板为 701590 C5里为KMTKERMIT KMT

软件认出来的家族是Kermit (Royl)

重盘6个头，1000GB 单头160G

绿标或黑标，一般型号为WD10EACS-00D6B0

此家族超级固件无视微码，全码通用！

1590 Midori 绿盘超级固件 价格300

固件（1份）：1590 Midori 3200AVVS 03ES

此固件适用说明：

电路板为701590 C5里家族为：MDRMIDORI MDR

软件认出来的家族是Midori (Royl)

轻盘两个头，320G 单头160G

绿标盘，型号一般为：WD3200AVVS－XXL2B0

此家族超级固件无视微码，全码通用！

1590 Pinnacle Lite超级固件 价格300

固件（3份）：
1590-001 Pin 超级通刷 去白块通杀所有

备用 Pinnacle Lite 不降容超级固件通杀所有无视微码

771590-001 Pinnacle Lite不换板

此固件适用说明：

电路板为701590/771590 C5里的家族为：PINPINNACLE PIN

软件认出来的家族是Pinnacle Lite (Royl)

轻盘两个头，320G 单头160G

蓝标盘，型号一般为：WD3200AAJS-00L7A0

此家族超级固件无视微码，全码通用！

1640 DF1超级固件 价格500

固件（9份：

1640 带ROM芯片 256K C5 DF1DF1_PL DF1 微码 77BCE

1640 带ROM芯片 256K C5 DF1DF1_PL DF1 微码 77BM

1640 带ROM芯片 256K C5 DF1DF1_PL DF1 微码 77DS

1640 带ROM芯片 256K C5 DF1DF1_PL DF1 微码 77E2E

1640 带ROM芯片 256K C5 DF1DF1_PL DF1 微码 77FAP

1640 带ROM芯片 256K C5 DF1DF1_PL DF1 微码 780JE

1640 无ROM芯片 192K C5 DF1DRAGFLY1 DF1 微码 90.5AR

1640 无ROM芯片 192K C5 DF1DRAGFLY1 DF1 微码 90.70

1640 无ROM芯片 192K C5 DF1DRAGFLY1 DF1 微码 90.95

此固件适用说明：

电路板为701640-001/71640-003 C5里的家族有两种，带ROM芯片为：DF1DF1_PL DF1

不带ROM芯片的C5里的家族为DF1DRAGFLY1 DF1

软件认出来的家族是Dragon Fly 1 (Royl)

轻盘两个头，500G 单头250G

绿标盘，型号一般为：WD5000AADS-00S9B0

此家族超级固件需按微码维修，尽量不可互换，特别是77BM不可换，不然可能死头！

1640 DF2超级固件 价格500

固件（5份）：

1640 带ROM芯片 DF2DF2_PL4K DF2 80.CMF

1640 带ROM芯片 DF2DF2_PL4K DF2 152GT

1640 带ROM芯片 DF2DF2_PL DF2 102J

1640 无ROM芯片 DF2DRAGFLY2 DF2 905T

1640 无ROM芯片 DF2DRAGFLY2 DF2 9072

此固件适用说明：

电路板为701640-001 701640-002 771640-003等

C5有三种，带ROM芯片的两种：

DF2DF2_PL DF2和DF2DF2_PL4K

不带ROM芯片的C5为：DF2DRAGFLY2 DF2

软件认出来的家族是Dragon Fly 2_PL4K (Royl)

重盘4个头，1TB 单头250G

绿标盘，型号很多。

此家族超级固件需对应C5家族，同电路板无视微码，全码通用！

1640 DF3超级固件 价格500

固件（3份）：
1640 带ROM芯片 DF3DF3_PL4K DF3 微码 80CM

1640 带ROM芯片 DF3DF3_PL4K DF3 微码 151V

1640 无ROM芯片 DF3DRAGFLY3 DF3 微码 9072

此固件适用说明：

电路板为701640-001或701640-002 C5有两种，带ROM芯片为DF3DF3_PL4K DF3，不带ROM

芯片为：DF3DRAGFLY3 DF3

软件认出来的家族是Dragon Fly 3_PL4K (Royl)

重盘6个头，1.5T 单头250G

绿标盘，型号很多。

此家族超级固件需对应C5家族，同电路板无视微码，全码通用！

1640 DF4超级固件 价格500

固件（3份）：1640 带ROM芯片 DF4DF4_PL4K DF4 微码 80E4

1640 带ROM芯片 DF4DF4_PL4K DF4 微码 151R

1640_1642 无ROM芯片 DF4DRAGFLY4 DF4 微码 9050

此固件适用说明：

电路板为1640 C5有两种：

带ROM芯片电路板的为：DF4DF4_PL4K DF4

不带ROM的为：DF4DRAGFLY4 DF4

软件认出来的家族是Dragon Fly 4 (Royl)

重盘8个头，最大2T

绿标或黑标盘，型号很多

此家族超级固件需对应C5家族，同电路板无视微码，全码通用！

1640 LT 超级固件 价格500

固件（7份）：

Tahoe_LT FW 00.03B.0 1640_002_003板 000J 专跑320G

Tahoe_LT FW 00.03B.01640_002_003板 000J 500G可320G升容

Tahoe_LT FW 03.03B.0 1640-002_003板 030C

Tahoe_LT FW 03.03B.2 771640-003板 032P

Tahoe_LT FW 03.03B.2 771640-003板 032T

Tahoe_LT FW 03.03B.2 771640-003板 0330

Tahoe_LT FW 03.03B.2 771640-003板 0354

此固件适用说明：

电路板为701640/771640 C5里为：TAHTAHOE_LT TAH

软件认出来的家族是Tahoe_LT (Royl)

轻盘两个头，最大500G 单头250G

蓝盘标，型号很多。

此家族超级固件无视微码，全码通用！

1640 PL 超级固件 价格600
固件（3份）：

1640 Tahoe_PL FW 11.04C.5 11XX超级固件

1640 Tahoe_PL FW 12.04D.2 12XX超级固件

1640 Tahoe_PL FW 12.04D.4 124G超级固件

此固件适用说明：

电路板为701640-002 C5里的家族为：TAHTAHOE_PL TAH

软件认出来的家族是Tahoe_PL (Royl)

轻盘两个头，最大500G 单头250G

蓝盘盘，型号多为：WD5000AAKS-00V1A0

此家族超级固件无视微码，全码通用！

1640 TAHOE_2D 重盘1T 超级固件 价格500

固件（1份）：1640 TAHOE-2D 1T 0136

此固件适用说明：

电路板为 1640 C5里为：TAHTAHOE2D TAH

软件认出来的家族是Tahoe 2D (Royl)

重盘4个头，最大1TB 单头250G

蓝标或黑标，型号多为：WD1001FAES-XXW7A0

此家族超级固件无视微码，全码通用！

1640 XL 超级固件 价格500

固件（2份）：

Tahoe_XL FW 05.0AG.0 1640-003 050K 超级固件

Tahoe_XL FW 05.0AG.0 1640-003 0501 超级固件

此固件适用说明：

电路板为771640-003 C5里家族为：TAHTAHOE_XL TAH

软件认出来的家族是Tahoe_XL (Royl)

轻盘两个头，最大500G 单头250G

蓝标盘，型号多为：WD5000AAKX-00ERMA0

此家族超级固件无视微码，全码通用！

1672 JAM_4K_4KV超级固件 价格：500

固件（1份）：1672-004 JAM JAM4K JAM4KV通用超级固件 FW16.07T16

此固件适用说明：

电路板为1672-004 原板为001或18204KV 需换成1672-004板，C5里的家族是JAMJAMAICA JAM

软件认出来的家族是Jamaica (Royl)

笔记本轻盘两个最大320G 单头160G

蓝盘，型号很多，固件通刷JAM JAM4K JAM4KV

此家族超级固件无视微码，全码通用！

1672 Mariner5 超级固件 价格500

固件（2份）：

1672 Mariner5 超级固件 微码 160FW

1672 Mariner5 超级固件 微码 1425W

此固件适用说明：

电路板为1672 C5里的家族为：MR5MARINER5 MR5

软件认出来的家族是Mariner (Royl)

笔记本盘，4个头，最大640G 一般为500G

型号多为：WD5000BEVT-24A0RT0

此家族超级固件无视微码，全码通用！

1698 G6 超级固件 价格500

固件（3份）：
1698 FW 20.76E 1698_002_003 2T 6个头 Sadle_G6 2076 加载11+5C

1698 FW 20.76E 1698_002_003 2T 6个头 Sadle_G6 2512 加载11+5C

1698 FW 50.7JB 1698_002_003 2T 6个头 Sadle_G6 507J 加载11+13

此固件适用说明：

电路板为1698 C5里的家族为：SADLE_G6

软件认出来的家族是Saddle_Back Gen 6 (Royl)

重盘6个头，最大2T 单头333G

绿标盘，型号多为：WD20EARX-00PASB0/WD20EARS-00MVWB0

此家族超级固件无视微码，全码通用！同时也可以通用Sadle 2D家族盘

1820 JAM4KV 6546 价格500

固件（1份）：1820-JAM4KV超级固件

此固件适用说明：

电路板为 1820 不用换板，C5里家族为：JAM_4KV

软件认出来的家族是Jamaica_4KV

笔记本盘，两个头最大320G 单头160G

蓝标盘，型号多为：WD3200BPVT-24JJ5T0

此家族超级固件无视微码，全码通用！

1820ZEN超级固件 价格500

固件（1份）：1820ZEN超级固件 650N

此固件适用说明：

电路板为1820 C5里认的家族是：ZEPHYR_N

软件认出来的家族是Zepfyr (Royl)

笔记本盘，多为3个头，也有4个头的，最大750G 多为500G

蓝标盘，型号多为：WD5000BPVT-60HXZT1

此家族超级固件无视微码，全码通用！
